Vacuum Gauge Controller - Bộ điều khiển cho đầu đo chân không
Price: Yêu cầu báo giá
SKU: VGC40x
Product Categories: Bộ điều khiển chân không
Product Tags: bộ điều khiển chân không, vacuum gauge controller
Product Page: https://dbmstore.net/san-pham/bo-dieu-khien-cho-dau-do-chan-khong/
Product SummarySPECIFICATIONS
| Type |
VGC501 |
VGC502 |
VGC503 |
| Measurement channels |
|
1 |
2 |
3 |
| Display |
|
LCD, LED backlight |
LCD, LED backlight |
LCD, LED backlight |
| Rate |
1/s |
10 |
10 |
10 |
| Connectable gauges with display range |
|
|
|
| CDG (A/D) |
Torr |
1×10-3×F.S. …1×F.S. |
1×10-3×F.S. …1×F.S. |
1×10-3×F.S. …1×F.S. |
| PCG |
mbar
Torr
|
5×10-4…1500 |
5×10-4…1500 |
5×10-4…1500 |
| PSG |
mbar
Torr
|
5×10-4…1000 |
5×10-4…1000 |
5×10-4…1000 |
| MPG |
mbar
Torr
|
1×10-9…1000 |
1×10-9…1000 |
1×10-9…1000 |
| PEG |
mbar
Torr
|
1×10-9…1×10-2 |
1×10-9…1×10-2 |
1×10-9…1×10-2 |
| MAG |
mbar
Torr
|
1×10-9…1×10-2 |
1×10-9…1×10-2 |
1×10-9…1×10-2 |
| BCG |
mbar
Torr
|
5×10-10…1500 |
5×10-10…1500 |
5×10-10…1500 |
| BPG |
mbar
Torr
|
5×10-10…1000 |
5×10-10…1000 |
5×10-10…1000 |
| HPG |
mbar
Torr
|
2×10-6…1000 |
2×10-6…1000 |
2×10-6…1000 |
| Measurement unit (selectable) |
|
mbar, Torr, Pa, hPa, Micron, V |
mbar, Torr, Pa, hPa, Micron, V |
mbar, Torr, Pa, hPa, Micron, V |
| Setpoints |
|
|
|
| Setpoint relays |
|
2 |
4 |
6 |
| Channel assignment |
|
1 |
1 or 2 |
1, 2 or 3 |
| Adjustment range |
|
sensor dependent |
sensor dependent |
sensor dependent |
| Hysteresis |
|
adjustable |
adjustable |
adjustable |
| Relay contact |
|
floating changeover contact |
floating changeover contact |
floating changeover contact |
| Contact rating |
V (ac) • A
V (dc) • A
|
30 / 1 |
30 / 1 |
30 / 1 |
| Connector |
|
D-sub, 15-pin, male |
D-sub, 25-pin, female |
D-sub, 25-pin, female |
| Analog output |
|
|
|
| Range |
V |
0 ... 10.3, sensor analog output signal |
0 ... 10.3, sensor analog output signal |
0 ... 10.3, sensor analog output signal |
| Analog output |
|
1 |
2 |
3 |
| Programmable analog output |
|
- |
1 |
1 |
| Connector |
|
D-Sub, 15-pin, male |
D-Sub, 9-pin, male |
D-Sub, 9-pin, male |
| Interface (digital) |
|
|
|
| Connector |
|
USB slave, master and Ethernet, USB Typ A (stick), USB Type B, FCC68/RJ45 |
USB slave, master and Ethernet, USB Typ A (stick), USB Type B, FCC68/RJ45 |
USB slave, master and Ethernet, USB Typ A (stick), USB Type B, FCC68/RJ45 |
| Power |
|
|
|
| Supply |
V (ac) |
100 ... 240 |
100 ... 240 |
100 ... 240 |
| Frequency |
Hz |
50 ... 60 |
50 ... 60 |
50 ... 60 |
| Consumption |
W |
≤45 |
≤65 |
≤90 |
| Operation temperature (ambiance) |
°C |
+5 ... +50 |
+5 ... +50 |
+5 ... +50 |
Product DescriptionVacuum gauge controller hay còn gọi là thiết bị điều khiển cho đầu đo chân không.
Dòng thiết bị này thường chia làm 3 loại với lần lượt có 1,2, 3 kênh đo tương ứng với model VGC501/502/503
- Tương thích với tất cả đầu đo chân không của INFICON
- Hiển thị áp suất trong khoảng 10-10 … 1500 mbar và trạng thái setpoint
- Tự động nhận diện đầu đo khi được kết nối
- Tùy chọn đơn vị đo: mbar, Torr, Pascal, micron
- Độ phân giải cao – 16 bit A/D
- Tối đa 6 setpoints với độ trễ tùy chỉnh cho các kênh
- Nâng cấp firmware dễ dàng qua giao tiếp RS232 hoặc qua USB
- Thiết kế nhỏ gọn và linh hoạt

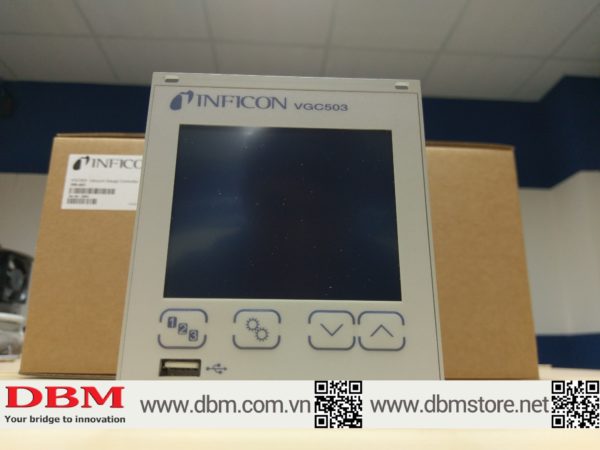

Clip thực tề về VGC503 (INFICON)
YouTube Video: YouTube.com/watch?v=wvvvgHS_mhI 1
