Digital inputs/outputs (if used with IO1000 Modul)
10 inputs / 8 outputs
Control input
V
max. 35 (PLC compatibel)
Ion Source
2 yttrium/iridium long-life cathodes (3 years guarantee)
lin/log recorder output
V
0-10
Serial interface (with IO1000 / BM1000)
RS232, RS485, Fieldbus
Dimensions (L x W x H)
mm
in
330 x 240 x 280
13 x 9.45 x 11.1
Ambient temperature range
C
F
10 - 45
50-113
An IO1000 module or BM1000 module as well as a data cable are necessary for the operation of an LDS Arnova.
The data cables can be used for connecting to an IO1000 module or a BM1000 bus module and the CU1000 control unit.
Product Description

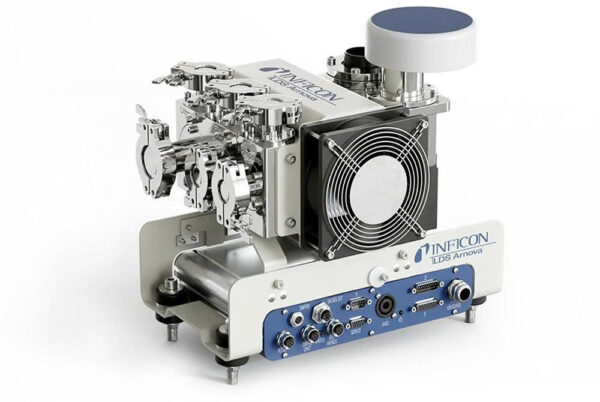

LDS Arnova từ INFICON là hệ thống kiểm tra rò rỉ khí công nghiệp (Leak Detection System) được thiết kế chuyên biệt cho dây chuyền sản xuất, sử dụng khí Argon (Ar) hoặc Air (khí nén) để kiểm tra độ kín sản phẩm.
👉 Lý tưởng cho doanh nghiệp cần:
Tốc độ test nhanh Chi phí vận hành thấp Tích hợp automation dễ dàng 🎯 LDS Arnova là gì?
LDS Arnova là hệ thống leak test dạng tích lũy (accumulation) hoặc đo gián tiếp (pressure-based), trong đó:
🔵 Argon được dùng làm khí tracer ổn định ⚪ Air / khí nén dùng cho test kín chi phí thấp
👉 Khác với các hệ helium hoặc hydrogen:
Không cần khí hiếm Không yêu cầu an toàn cháy nổ cao Phù hợp production hàng loạt
⚠️ Vấn đề thường gặp trong leak test production Chi phí helium cao
Tốc độ kiểm tra chậm
Khó tích hợp automation
Sai số trong môi trường sản xuất
👉 LDS Arnova được thiết kế để giải quyết trực tiếp các vấn đề này
✅ Ưu điểm nổi bật của LDS Arnova ⚡ Tốc độ kiểm tra cao – phù hợp dây chuyền sản xuất Cycle time tối ưu Hoạt động liên tục 24/7
👉 Tăng năng suất – giảm bottleneck
💰 Chi phí vận hành thấp Sử dụng Argon hoặc Air Không cần helium
👉 Giảm chi phí test leak dài hạn
🎯 Độ ổn định và lặp lại cao Ít bị ảnh hưởng môi trường Kết quả ổn định
👉 Giảm false reject / false pass
🔒 An toàn vận hành Không cháy nổ (so với hydrogen) Dễ triển khai trong nhà máy 🤖 Tích hợp tự động hóa Giao tiếp PLC / I/O Kết nối hệ thống robot
👉 Sẵn sàng cho Industry 4.0
📊 Thông số kỹ thuật LDS Arnova
Thông số có thể thay đổi tùy cấu hình hệ thống
1. Phương pháp đo Accumulation (tích lũy khí) Pressure-based (gián tiếp) 2. Khí sử dụng Argon (Ar) Air (khí nén) 3. Độ nhạy (Leak Detection Performance) : 10-4 mbar đến 10-6 mbar Phát hiện rò rỉ mức trung bình (medium leak rate) Phù hợp production (không yêu cầu helium-level) 4. Dải đo Tùy ứng dụng: từ ppm → % nồng độ khí Có thể cấu hình theo yêu cầu sản phẩm 5. Thời gian chu kỳ (Cycle Time) Tối ưu cho production: vài giây → vài chục giây / sản phẩm 6. Kết nối & giao tiếp PLC / Digital I/O Ethernet / Fieldbus Tích hợp hệ thống tự động 7. Điều kiện vận hành Nhiệt độ môi trường công nghiệp Hoạt động liên tục 🔬 Nguyên lý hoạt động Nạp Argon hoặc Air vào sản phẩm Đặt sản phẩm vào buồng test Đo: Sự thay đổi nồng độ khí (accumulation) Hoặc áp suất (pressure decay) Xác định mức rò rỉ
👉 Phù hợp với:
Test kín khí nhanh Leak rate trung bình
🏭 Ứng dụng thực tế tại Việt Nam ❄️ HVAC & Refrigeration Dàn lạnh / dàn nóng Heat exchanger
🚗 Automotive Linh kiện hệ kín Bộ phận không yêu cầu helium
⚡ Điện tử & công nghiệp Housing Module kín khí
🔚 Kết luận
LDS Arnova là giải pháp kiểm tra rò rỉ lý tưởng cho doanh nghiệp sản xuất tại Việt Nam khi cần:
✔ Chi phí thấp
✔ Tốc độ cao
✔ Độ ổn định tốt
👉 Đặc biệt phù hợp với các ứng dụng test kín khí không yêu cầu độ nhạy cực cao như helium
Part Number / Mã đặt hàng
560-500
LDS Arnova, base unit (additionally 1 data cable and a I/O-Module or BM1000-Module needed)
560-310
IO1000 module
560-315
BM1000 PROFIBUS module (other bus modules upon request)
560-320
CU1000 Control unit (additional 1 data cable needed)
560-332
Data Cable 2 m
560-335
Data Cable 5 m
560-340
Data Cable 10 m
551-102
Connection cable for display unit 5 m length
551-103
Connection cable for display unit 0,7 m length
560-324
Snap-on mounting rail power supply unit 24 V, 10 A
