INFICON BPG402-Sx ATM to Ultra-High Vacuum Gauge
Price: Yêu cầu báo giá
Product Categories: Đầu đo chân không
Product Tags: BPG402, BPG402-Sx, inficon, vacuum gauge
Product Page: https://dbmstore.net/san-pham/inficon-bpg402-sx-atm-to-ultra-high-vacuum-gauge/
Product SummarySPECIFICATIONS
Tải Datasheets
| Type |
BPG402-S |
| Measurement range (air, O2, CO, N2) |
mbar
Torr |
5×10-10 … 1000 |
| Accuracy |
|
| 10-8 … 10-2 mbar |
% of reading |
±15 |
| Repeatability |
|
| 10-8 … 10-2 mbar |
% of reading |
5 |
| Degas (1) |
|
| p < 7.2 × 10-6 |
mbar |
electron bombardment, max. 3 min |
| Pressure, max. |
bar (absolute) |
2 |
| Temperature |
|
| Operation (ambient) |
°C |
0 … +50 |
| Storage |
°C |
-20 … +70 |
| Bakeout at flange without electronics BPG402-S |
°C |
80 |
| Bakeout at flange without electronics BPG402-SL |
°C |
150 |
| Supply voltage |
V (dc)
A (dc) |
+20 … +28 |
| Output signal analog |
|
| Output signal |
V |
0 … +10 |
| Measurement range |
V |
+0.774 … +10 |
| Voltage vs. pressure |
volts per decade |
0.75 |
| Error signal |
V |
0.1 / 0.3 / 0.5 |
| Load impedance, min. |
kΩ |
10 |
| Setpoint relay |
|
| Number of setpoints |
|
1 |
| Range |
mbar |
1×10-9 … 100 |
| Relay contact |
|
n.o., potential free |
| Hysteresis |
% of reading |
10 |
| Contact rating |
V (dc)
A (dc) |
≤30 |
| Digital functions |
|
degas |
| Interface (digital) (2) |
|
RS232C |
| Emission control |
|
automatic / manual via interface |
| Filament |
|
two Yt2O3 coated Ir |
| Filament status / relay |
|
LED / relay |
| Electrical connection |
|
D-Sub, 15-pin, male |
| Cable length, max. (3) |
m (ft.) |
100 (330) |
| Materials exposed to vacuum |
|
Yt2O3, Ir, Pt, Mo, Cu, W, NiFe, NiCr, stainless steel, glass |
| Internal volume KF / CF |
cm³ (in.³) |
24 (1.46) / 34 (2.1) |
| Weight KF / CF |
g |
450 / 710 |
| Degree of protection |
|
IP30 |
| Profibus DP |
|
| Baud rates |
kBaud
Mbaud |
9.6 / 19.2 / 93.75 / 187.5 / 500 |
| Address |
|
2 switches (address 00 - 127) or network programmable |
| Digital functions |
|
read pressure, select units: Torr, mbar, Pa; emission control, degas function, monitor gauge status, filament status, safe state allows definition of behavior in case of error, detailed alarm and warning information |
| Analog functions |
|
0 … 10 V analog output pressure indication, two setpoint relays A + B |
| Setpoint relays: Number of setpoints |
|
2 |
| Setpoint relays: Range |
mbar |
1×10-9 … 100 |
| Setpoint relays: Relay contact |
|
n.o., potential free |
| Setpoint relays: Hysteresis |
% of reading |
10 |
| Setpoint relays: Contact rating |
V (dc)
A (dc) |
≤30 |
| Connector for Profibus DP |
|
D-Sub, 9-pin, female |
| Connector for CDG (analog output, supply voltage, setpoints) |
|
D-Sub, 15-pin, male |
| DeviceNet™ |
|
| Protocol |
|
DeviceNet™, group 2 slave only |
| Data rate switch |
kBaud |
125, 250, 500 or network programmable |
| Cable length 125 kbps |
m (ft.) |
500 (1650) |
| Cable length 250 kbps |
m (ft.) |
250 (825) |
| Cable length 500 kbps |
m (ft.) |
100 (330) |
| MAC ID |
|
2 switches (address 00 - 63) or network programmable |
| Digital functions |
|
read pressure, select units: Torr, mbar, Pa; emission control, degas function, monitor gauge status, filament status, safe state allows definition of behavior in case of error, detailed alarm and warning information |
| Analog functions |
|
0 … 10 V analog output pressure indication, two setpoint relays A + B |
| Specification |
|
DeviceNet™ "Vacuum Gauge Device Profile" |
| Device type |
|
''CG'' for combination gauge |
| I / O slave messaging |
|
polling only |
| Setpoint relay: Number of setpoints |
|
2 |
| Setpoint relays: Range |
mbar |
1×10-9 … 100 |
| Setpoint relays: Relay contact |
|
n.o., potential free |
| Setpoint relays: Hysteresis |
% of reading |
10 |
| Setpoint relays: Contact rating |
V (dc)
A (dc) |
≤30 |
| Supply voltage for DeviceNet™ |
V (dc)
A (dc) |
+11 … +25 |
| Supply voltage for gauge |
V (dc)
A (dc) |
+20 … +28 |
| Connector for DeviceNet™ |
|
Microstyle, 5-pin |
| Connector for BPG (analog output, supply voltage, setpoints) |
|
D-Sub, 15-pin, male |
| EtherCAT |
|
| Protocol EtherCAT |
|
protocol specialized for EtherCAT |
| Communication standards |
|
ETG.5003.1 S (R) V1.1.0: Part 1 Common Device Profile (CDP) ETG.5003.2080 S (R) V1.3.0: Part 2080: Specific Device Profile (SDP) Vacuum Pressure Gauge |
| Node address |
|
Explicit Device Identification |
| Physical layer |
|
100BASE-Tx (IEEE 802.3) |
| Digital functions EtherCAT |
|
read pressure, select units: Torr, mbar, Pa emission control, degas function monitor gauge status, filament status safe state allows definition of behavior in case of error detailed alarm and warning information |
| Process data |
|
Fixed PDO mapping and configurable PDO mapping |
| Mailbox (CoE) |
|
SDO requests, responses and information |
| EtherCAT connector |
|
RJ45, 8-pin (socket), IN and OUT |
| Cable |
|
shielded Ethernet CAT5e or higher |
| Cable length |
m (ft.) |
≤100 (330) |
Product DescriptionINFICON BPG402-Sx ATM to Ultra-High Vacuum Gauge
The INFICON Bayard-Alpert Pirani Combination Gauge, BPG402-S là dòng đầu đo chân không dạng 2 trong 1.
Nó bao gồm 2 công nghệ đo Bayard-Alpert và Pirani trong 1 thiết bị tinh gọn và dải đo rộng.
Kết hợp các công nghệ đo làm giảm sự phức tạp khi cài đặt, thiết lập và tích hợp vào hệ thống.
BPG402-S với hai sợi iridium được phủ oxit yttri đảm bảo cho quá trình lặp lại và giá thành tốt hơn cho yêu cầu đo áp suất chân không dải rộng.
Thành phần cảm biến với dữ liệu hiệu chuẩn trên board giúp đảm bảo độ tái lập cao khi thay thế.
Ưu điểm
- Phạm vi đo cực rộng từ 5 × 10-10 mbar đến áp suất khí quyển (3,8 × 10-10 Torr đến khí quyển)
- Độ lặp lại tuyệt vời trong phạm vi áp suất quy trình từ 10-8 ... 10-2 mbar 5%
- Khóa liên động Pirani giúp bảo vệ dây tóc, sử dụng được lâu hơn
- Hai sợi iridium yttri có tuổi thọ cao
- Hiển thị đồ họa tùy chọn và giao diện Fieldbus có sẵn
- Tự động điều chỉnh Pirani và chân không cao làm giảm sự can thiệp của người vận hàng
- Dễ dàng thay thế cảm biến với dữ liệu hiệu chuẩn trên board đảm bảo độ tái lập cao
- Theo tiêu chuẩn RoHS
CÁC ỨNG DỤNG TIÊU BIỂU
- Đo áp suất trong ngành bán dẫn
- Công nghiệp phủ mạ (Coating Industries)
- Đo và điều khiển chân không chung trong dải từ chân không thấp đến cực cao
Clip thực tế thiết bị:
YouTube Video: YouTube.com/watch?v=kp59FSUWD2g 1
Thông tin đặt hàng:
| Part Number |
Description |
| 353-570 |
BPG402-S DN 25 ISO-KF |
| 353-571 |
BPG402-S DN 40 CF-R |
| 353-572 |
BPG402-S LCD, DN 25 ISO-KF |
| 353-573 |
BPG402-S LCD, DN 40 CF-R |
| 353-578 |
BPG402-SL long tube DN 40 CF-R |
| 353-574 |
BPG402-SP PBus, DN 25 ISO-KF |
| 353-575 |
BPG402-SP PBus, DN 40 CF-R |
| 353-576 |
BPG402-SD DNet, DN 25 ISO-KF |
| 353-577 |
BPG402-SD DNet, DN 40 CF-R |
| 353-590 |
BPG402-SE ECAT, DN 25 ISO-KF |
| 353-591 |
BPG402-SE ECAT, DN 40 CF-R |
| 353-596 |
BPG402-SE ECAT, DN 25 ISO-KF |
| 353-597 |
BPG402-SE ECAT, DN 40 CF-R |
| 354-594 |
Spare sensor head BPG402 DN 25 ISO-KF |
| 354-595 |
Spare sensor head BPG402 DN 40 CF-R |

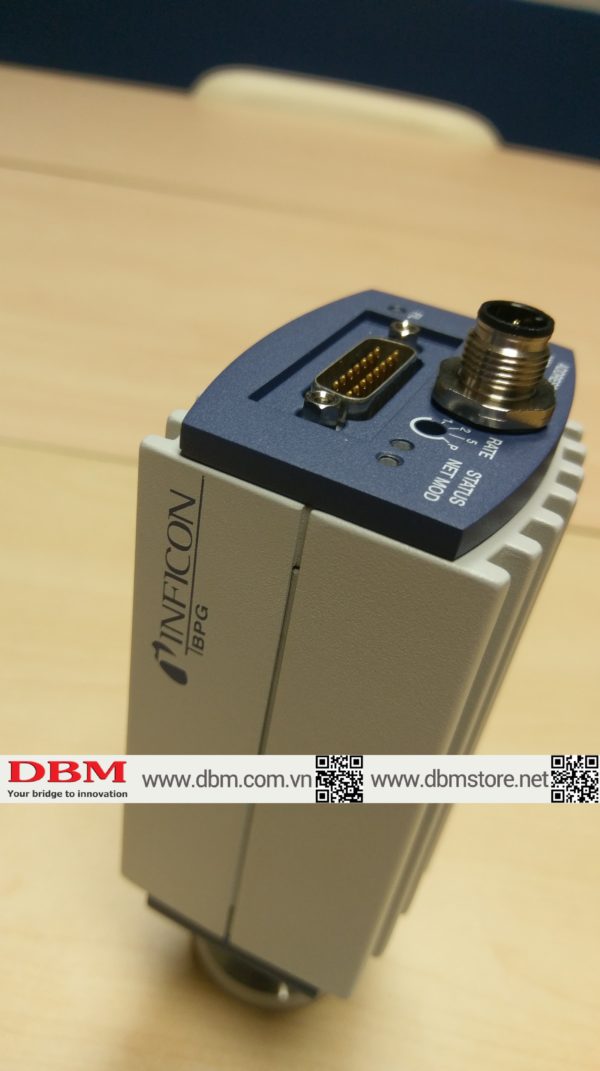

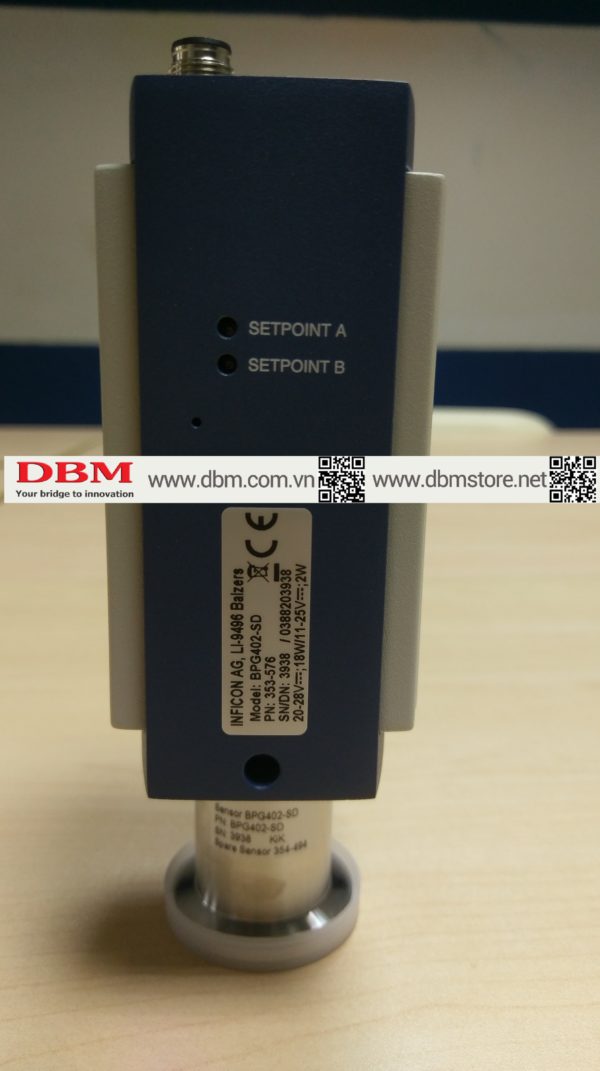

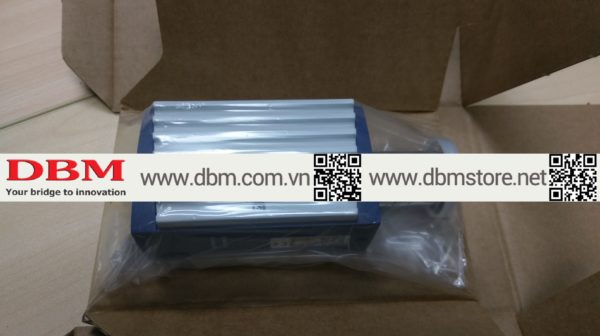

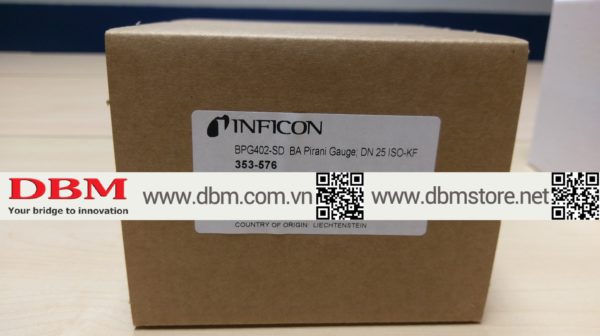

Product Gallery
|
